Die X-Quad stellt eine Weiterentwicklung der bekannten Mehrelement-Quads dar. Ihre speziell für den Amateurfunk entwickelten besonderen Eigenschaften sind:
• Umschaltmöglichkeit der Polarisationsebene (horizontal/vertikal/ zirkular rechts/zirkular links/diagonal)
• Hoher Gewinn gegenüber anderen Antennenformen durch Stockungseffekt
• kurze Boomlänge und kompakter Aufbau
• Montage Vormast oder mittig möglich

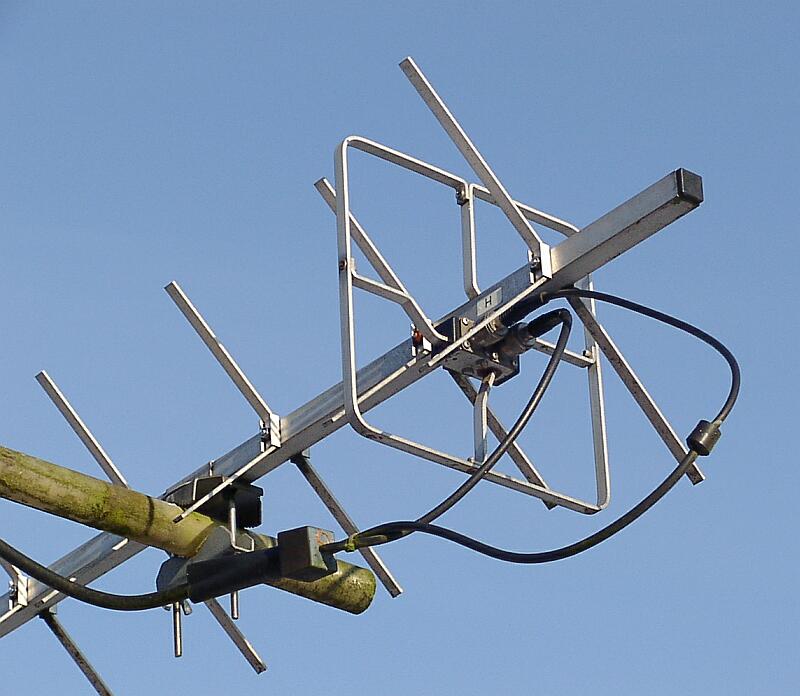

Das Strahlerelement ist ein gestocktes Quad-Element, das für lineare Polarisation mit einem Kreuzschlitzstrahler zu vergleichen ist. Diesem gegenüber liegt der Vorteil der X-Quad jedoch in der Möglichkeit, sie durch einfache Änderung der Einspeisung für die jeweils gewünschte Polarisation optimal zu nutzen: gegenüber einer Kreuzyagi sind bei der X-Quad alle Sekundärelemente (Direktoren, Reflektoren) aktiv, was den kompakten Aufbau ermöglicht. Die Umschaltung erfolgt wie bei Kreuzyagis entweder durch ein Koaxrelais oder unseren Polarisations-Fernumschalter direkt an der Antenne, wobei dann nur ein Speisekabel erforderlich ist, oder an der Station unter Verwendung von zwei Speisekabeln. Die Antenne kann durch eine Phasenleitung auch fest auf zirkularen Betrieb eingerichtet werden (siehe Tabelle).
Die Sekundär-Elemente sind, bezogen auf das Strahlerelement, diagonal angeordnet, was der Spannungsverteilung auf diesem entspricht und die günstigsten Ergebnisse zeigt. Bei Montage unter Dach ist die geringe Beeinflussung durch Fremdfelder – im Vergleich zu Yagiantennen – hervorzuheben. Sämtliche Elemente sind mit Boom und Kabelaußenmantel elektrisch leitend verbunden, wodurch Störungen durch statische Aufladungen ausgeschlossen werden. Der Anschluß der beiden Speisekabel erfolgt über N-Buchsen, das Gehäuse ist wasserdicht vergossen. Boom und Elemente sind aus Aluminium, alle Schrauben aus rostfreiem Edelstahl. Konstruktion und Ausführung der Antennen sind gesetzlich geschützt (DBGM).
| . | 2m X-Quad | 70cm X-Quad |
|---|---|---|
| Elemente je Polarisationsebene | 12 | 18 |
| Gewinn | 10,5 dBD | 12,8 dBD |
| Öffnungswinkel horiz. (E) | 47° | 36° |
| Öffnungswinkel vertikal (H) | 46° | 36° |
| Vor/Rückverhältnis | 19 dB | 21 dB |
| Belastbarkeit | 1500 Watt | 1000 Watt |
| Länge | 1460 mm | 1270 mm |
| Höhe | 730 mm | 220 mm |
| Gewicht | 2,3 kg | 1,6 kg |
| Windlast bei 160 km/h | 74 N | 48 N |
| Antennenanschluss | 2 x N | 2 x N |
Die Antennen sind bei mir im Schwerpunkt auf einem Glasfieberstab montiert, Horizontal- und Vertikalpolarisationsanschlüsse sind über Phasenleitungen fest auf rechtsdrehende Zirkularpolarisation verkabelt. Die Vorverstärker für 2m und 70cm befinden sich direkt an der Antenne.
April 1996 – X-Quad’s

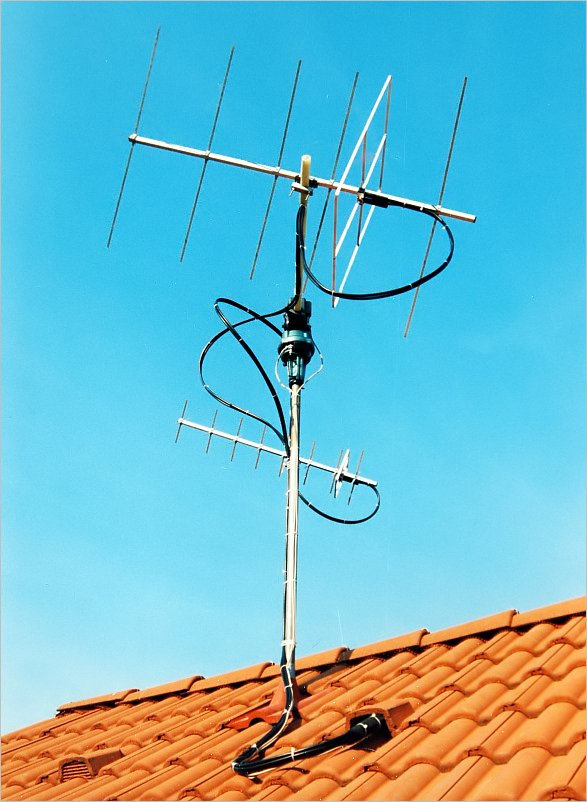

Der erste Antennenaufbau am 13. April 1996 – 2 X-Quads auf einem Glasfiberstab montiert und eine KENPRO KR5600 Kombination.
