Im Juli 2009 rief die AMSAT-UK ein neues, beispielhaftes Satelliten-Projekt namens FUNcube ins Leben. Dieses Projekt dient in erster Linie dazu, junge Menschen für den Amateurfunk, Elektronik und den Weltraum zu begeistern. Als pädagogisches Projekt unterstützt es die US-Initiative STEM (Science, Technology, Engineering und Mathematics) – in Deutschland heißt sie übrigens MINT. Ziel dieser Wirtschaftsinitiative ist es, die Bildung in Mathematik, Informatik, Naturwissenschaften und Technik auszubauen, qualitativ zu stärken und eine erfolgreiche Nachwuchssicherung in den Ingenieurswissenschaften zu erreichen. Daher hat das Projekt auch eine wichtige Anschubfinanzierung aus der Radio Communications Foundation (RCF) empfangen. Die Startkosten werden zum größten Teil aus Spenden finanziert. Allein über das PayPal Widget auf der AMSAT UK Webseite und die Virgin Money Giving Webseite wurden mehrere tausend Britische Pfund gesammelt. Jim G3WGM bat mich noch einmal zu betonen, dass man allen Unterstützern und Spendern aus Deutschland äußert dankbar ist, die Startkosten zu decken. Die Zielgruppe sind also vor allem Schüler, der Grund- und Mittelstufe, die mit einfachen Mitteln Telemetrie von FUNcube-1 empfangen können. Daher wird der 10x10x10cm große Cubesat wissenschaftliche Experimente an Bord haben, die die Schüler dann im Rahmen des Unterrichts auswerten und die Ergebnisse mit denen aus dem Unterricht vergleichen können. Die einfachste Bodenstation haben viel von uns schon kennengelernt – nämlich der gerade für diesen Zweck entwickelte FUNcube-Dongle. Ein einfacher Kreuzdipol und eine speziell entwickelte Grafiksoftware auf dem Laptop reichen aus um QRV zu sein.
NASA-Catalog: 39444
Uplink
435.150 – 435.130 MHz
Downlink
145.950 – 145.970 MHz
Beacon

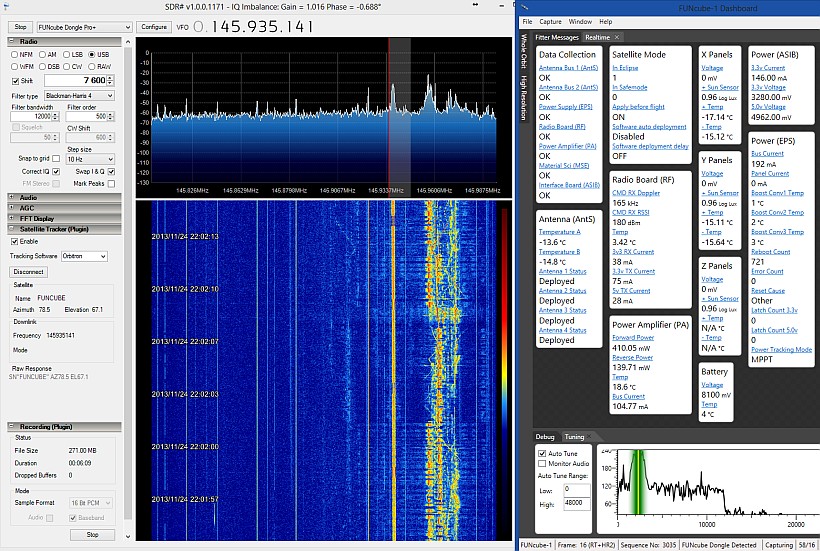

145.935 MHz 1k2 BPSK
Call
Status
ACTIVE
Orbital Parameter
NORAD 39444 COSPAR designator 2013-066-AE Inclination 97.786 RA of A. Node 135.021 Eccentricity 0.0062020 Argument of Perigee 231.506 Revs per day 14.77633198 Period 1h 37m 27s (97.45 min) Semi-major axis 7 015 km Perigee x Apogee 593 x 680 km BStar (drag term) 0.000571850 1/ER Mean anomaly 128.069
Telemetrieauswertung im Unterricht

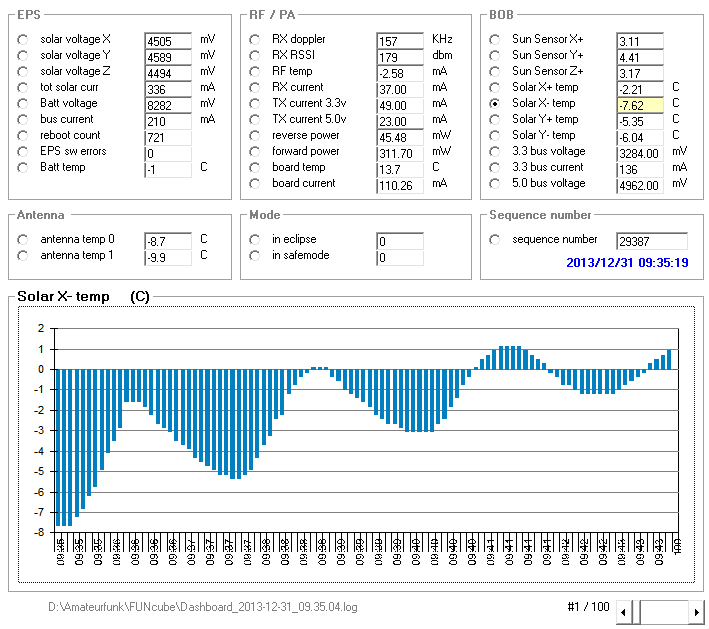

Die Experimente auf FUNcube werden unter anderem folgende Daten liefern:
- externe und interne Temperaturen (z.B. Unterschied zwischen Beleuchtung und Eklipse)
- Batteriespannungen und Ströme der Solarpaneele (z.B. zur Ermittlung der Spinrate)
- Temperaturen von externen Metallbänder mit verschiedenen Oberflächen haben (Nachbildung des Leslie-Würfels). Dieses Materials Science Experiment (MSE) verdeutlicht das Kirchhoffsche Gesetz auf äußerst anschauliche Weise, indem die Wärmestrahlung von unterschiedlichen Oberflächen gemessen wird.
- Whole Orbit Data
Die Auswertung dieser Telemtriedaten kann also durchaus in die Lehrpläne für Mathematik und Physik integriert werden.
200 Zeichen – FUNcube-Twitter
Die Payload ermöglicht zudem auch den Upload (indirekt moderiert über eine Kommandostation) von kurzen Nachrichten und Grüßen. In einer zentralen Datenbank (auf die auch die Schulen Zugriff haben) werden die gesendeten und empfangenen Daten abgelegt. Somit sind vielfältige Analysemöglichkeiten gegeben und es können z.B. Wettbewerbe zwischen den Schulen organisiert werden, sagen wir – wer die meisten Daten innerhalb einer bestimmten Zeit gesammelt hat.
20 KHz – Transponder

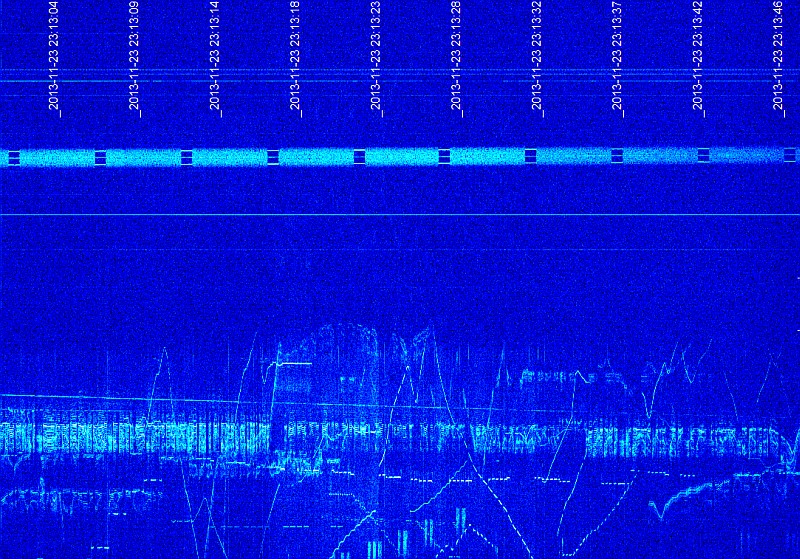

FUNcube-1 wird auch einen linearen U/V Transponder für Funkamateure zur Verfügung stellen. Die Ausgangsleistung beträgt ca. 500mW und kann für CW/SSB Kommunikation benutzt werden.
spectrum
Antennen
FUNcube-1 benutzt einen Dipol für 70cm und einen Dipol für 2m. Das Antennensystem wurde von ISIS zur Verfügung gestellt und besteht aus dem bekannten Material (Stahlmaßband), das sich nach dem Durchbrennen eines Nylonfadens selbst entfaltet. Um einen genügend großen Sicherheitsabstand zu den anderen Cubesats zu gewährleisten, werden die Antennen erst 5 bis 15 Minuten nach dem Ausstoß aus dem POD „gezündet“.
Batterien
Es werden zwei Lithium-Polymer-Batterien (8.2V, 10Whr) verwendet, welche durch Clyde Space Ltd. zur Verfügung gestellt werden. Diese Packs verfügen über eine integrierte Heizfolie mit Thermostat, um eine Betriebstemperatur über 0°C zu gewährleisten.
Solarpaneele
Auch diese wurden von Clyde Space Ltd. produziert. Es handelt sich um kaptonbeschichtete Paneele mit einem Wirkungsgrad von mind. 28 %, die etwa 4.2 Watt erzeugen.
